Diferencias Entre Tuberia LSAW y Tuberia SSAW

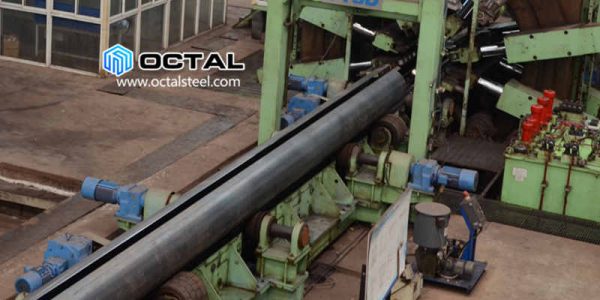

Proceso de Fabricación del Tuberia LSAW

El tuberia LSAW (o tuberia SAWL, Producto Tubular con Costura Longitudinal Producida por Soldadura de Arco Sumergido) se fabrica al tomar la lámina de acero como materia prima, darle forma en la máquina de moldeado, y luego producir una costura por ambos lados (interior y exterior del tubo) usando la soldadura por arco sumergido. Gracias a este proceso, el tubo de acero LSAW obtendrá una excelente ductilidad, dureza en la costura, uniformidad, plasticidad y un excelente sellado extremo.

Rango de diámetro y rendimiento del tuberia LSAW

Para el tuberia LSAW, el rango de diámetro es mayor al del ERW, usualmente comprendido entre 16 y 60 pulgadas (406 a 1500 milímetros). El rendimiento del tubo es excelente en cuanto a resistencia a alta presión y corrosión causada por bajas temperaturas.h

Octal tiene tubos LSAW a la venta.

Diagrama de flujo de fabricación de tubería LSAW/SAWL (tubería JCOE)

Usos del tubo LSAW

Este tipo de tubo ha sido empleado extensamente en la construcción de oleoductos y gasoductos, en especial para aquellos que requieren tubos con un grueso espesor de pared, alta resistencia y cubrir largas distancias. Por otro lado, también es frecuente encontrar estos tubos en la construcción de estructuras que requieren resistencia, tratamiento de agua, industria térmica, construcción de puentes, etc. Según la norma API, el tubo LSAW está especialmente diseñado para el transporte de petróleo y gas a gran escala, es decir, para tuberías que atraviesan ciudades, el mar, y áreas urbanas. Estas son las áreas o zonas consideradas clase 1 y clase 2

Proceso de Fabricación del tuberia SSAW

El tuberia SSAW (o tubo SAWH, Producto Tubular con Costura Helicoidal o Espiral Producida por Soldadura de Arco Sumergido), tiene una costura con forma de hélice. Utiliza la misma tecnología de soldadura por arco sumergido encontrada en el tubo LSAW. La diferencia está en su costura: el tubo SSAW es soldado en espiral, mientras que el LSAW es soldado longitudinalmente. Su proceso de fabricación consiste en enrollar la lámina de acero de manera que .la dirección de la lámina al momento de enrollarse tenga un ángulo con la dirección del centro de la tubería, dándole forma y soldando a la vez, y así lograr que la costura forme una línea espiral.

Rango de diámetro y rendimiento del Tubería SSAW

El Tubería SSAW tiene un rango de diámetro comprendido entre 20 y 100 pulgadas (406 a 2540 milímetros). La ventaja de este tipo de tubos es que podemos obtener diferentes diámetros para tuberías utilizando el mismo tamaño para la lámina de acero, lo que significa que esta materia prima tiene múltiples usos, y la costura en espiral es capaz de evitar la tensión principal, lo cual consigue buenas propiedades mecánicas, en especial una alta resistencia a la tensión.

La desventaja más importante es la mala dimensión física, ya que la longitud de la costura es mayor a la longitud del tubo, lo cual lo hace propenso a defectos como grietas, orificios de aire, aparición de cenizas, soldadura parcial y tensión causada por la soldadura.

Usos del tubo SSAW

Se utiliza para la instalación de sistemas de oleoductos y gasoductos. En casos específicos para la industria de petróleo, el tubo SSAW o SAWH solo puede emplearse en áreas clase 3 y clase 4. También tiene usos en construcción de estructuras, transporte de agua y tratamiento de aguas residuales, industria térmica, edificios, etc.

Proceso de fabricación de tubería SSAW (tubería HSAW)

Tubo SSAW (Tubo de soldadura por arco sumergido en espiral), también llamado tubo HSAW (SAW helicoidal), formando una línea de soldadura como una hélice. Está utilizando la misma tecnología de soldadura de soldadura por arco sumergido con tubería LSAW. De manera diferente, el tubo SSAW está soldado en espiral donde el LSAW está soldado longitudinalmente. El proceso de fabricación consiste en enrollar la tira de acero, para que la dirección de laminación tenga un ángulo con la dirección del centro de la tubería, formando y soldando, de modo que la costura de soldadura esté en una línea espiral.

El tubo LSAW tiene mejor rendimiento que el tub SSAW

Teniendo en cuenta las especificaciones de ambos tubos SAW (es decir, producidos por Soldadura de Arco Sumergido), se puede concluir que el Tubería SSAW tiene usos en áreas que no se consideran tan importantes para la industria. Por el momento, solo Estados Unidos, Japón y Alemania rechazan el uso del tubo SSAW, y no se sugiere dentro de sus normativas para la instalación de tuberías principales. Para Canadá e Italia, el Tubería SSAW solamente se emplea para sistemas parciales de tuberías. En el caso de los rusos, pocas tuberías utilizan el tubo SSAW, además de que han establecido normas y regulaciones estrictas para su uso. Y por último, China, donde debido a factores históricos, la mayoría de las tuberías y oleoductos principales todavía utilizan el tubo SSAW.
Comparación con la tubería sin costura, el tubo ERW. El tubo SAW se utiliza principalmente en el transporte de petróleo y gas (oleoductos y gasoductos), mientras que el tubo de acero sin costura (como el tubo ERW, o EW) se usa principalmente en el área de perforación de petróleo y gas, y exploraciones.
